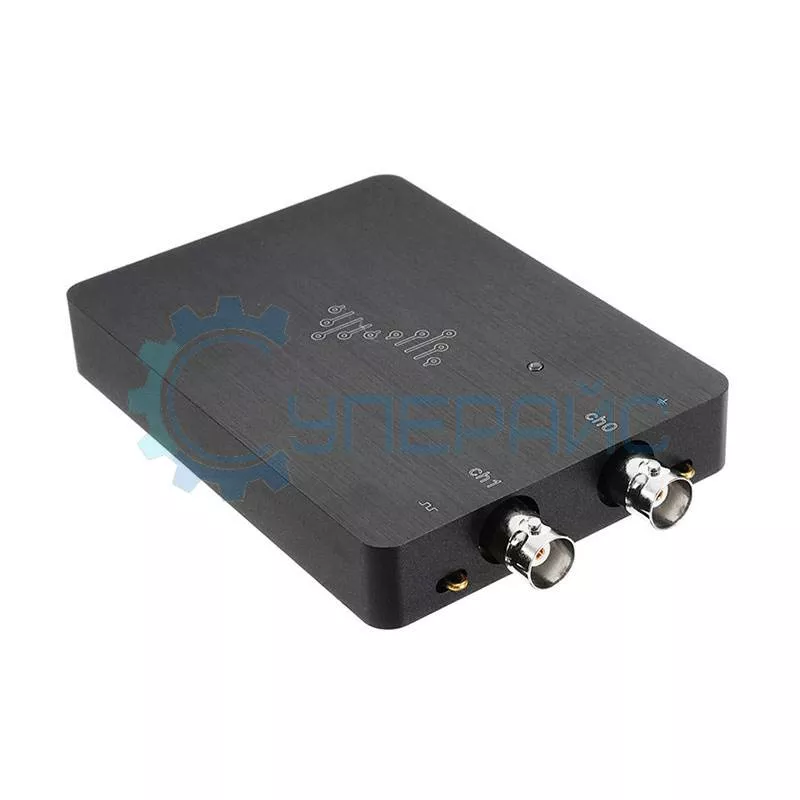

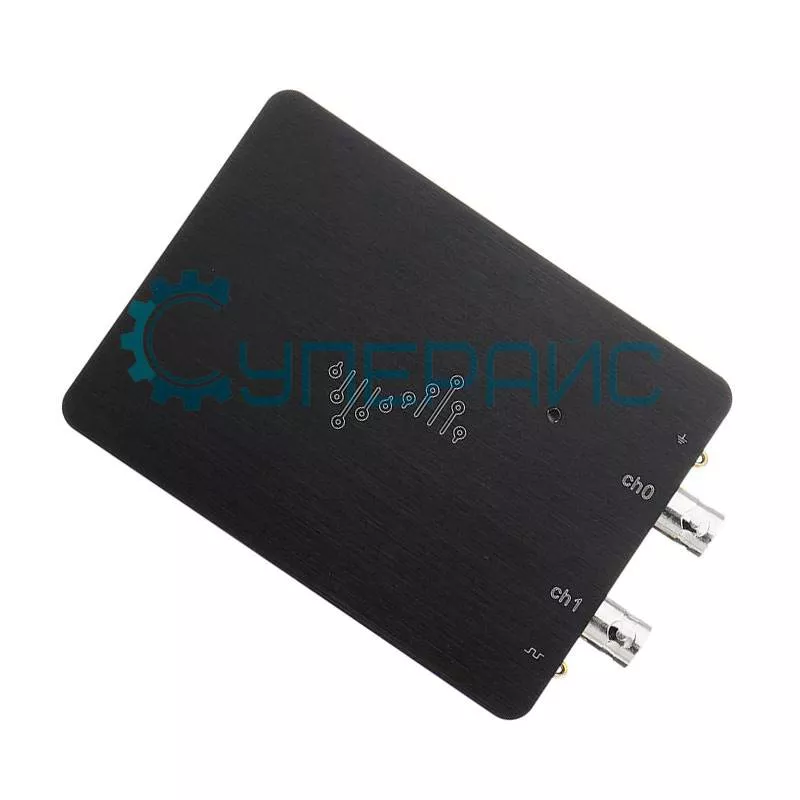

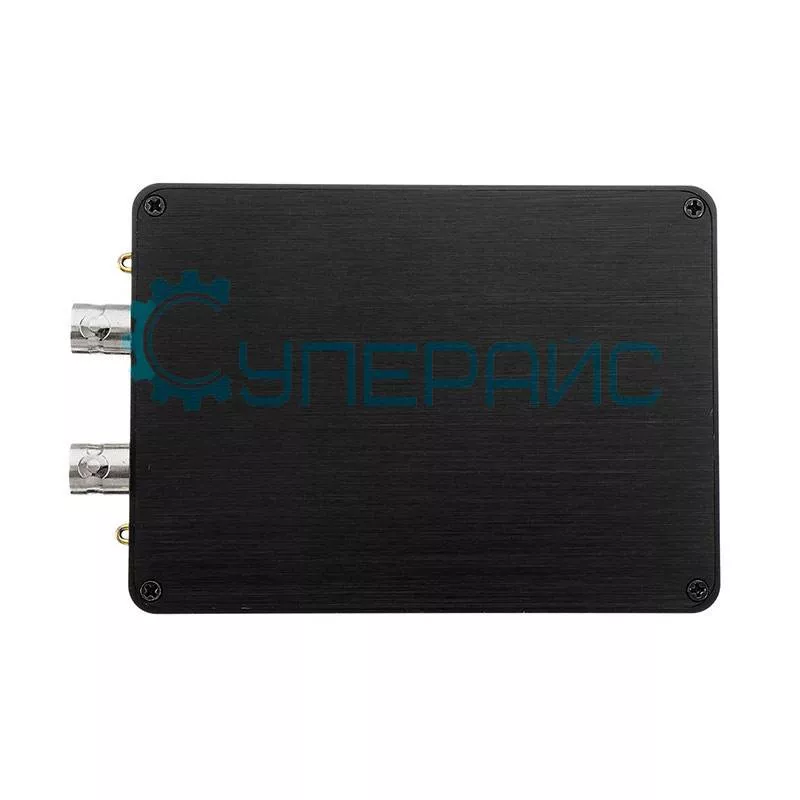

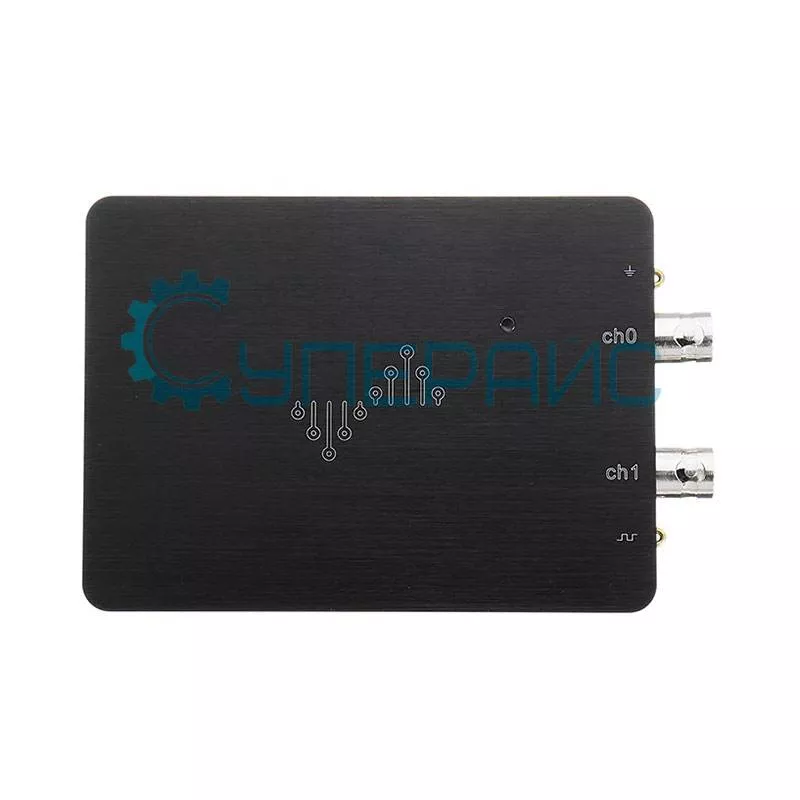

Цифровой USB осциллограф DreamSourceLab DSCope U2P20
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DreamSourceLab DSCope U2P20
| Характеристики USB осциллографа | |||
| Полоса пропускания | 50 МГц | ||
| Количество каналов | 2 | ||
| Частота дискретизации | 200 МВыб / с (в одноканальном режиме) 100 МВыб / с (в двухканальном режиме) | ||
| Входные характеристики | |||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм, 18 пФ | ||
| Максимальное входное напряжение | 100 В (постоянный + переменный ток) | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 10 нс / дел - 10 с / дел | ||
| Время захвата осциллограмм | 10 мс (в режиме реального времени) 100 мс (в одиночном режиме) | ||
| Глубина памяти (режим в реальном времени) | 1 МБ (в двухканальном режиме) 2 МБ (в одноканальном режиме) | ||
| Глубина памяти (одиночный режим) | 16 МБ (в двухканальном режиме) 32 МБ (в одноканальном режиме) | ||
| Вертикальная система | |||
| Вертикальное разрешение | 8 бит | ||
| Вертикальная развёртка | 10 мВ / дел - 2 В / дел | ||
| Диапазон смещения | ± 5 делений | ||
| Вертикальное смещение | ± 100 мВ / дел ~ ± 20 В / дел | ||
| Точность усиления постоянного тока | ± 6% | ||
| Система синхронизации | |||
| Источник триггера | CH0, CH1 | ||
| Режим триггера | фронт (нисходящий, восходящий) | ||
| Тип триггера | автоматический, нормальный (CH0, CH1, CH0 * CH1, CH0 / CH1) | ||
| Диапазон установки триггера | 0 - 99% от длины записи | ||
| Время удержания триггера | 1 мкс - 10 с | ||
| Чувствительность | 0 - 0,625 вертикальное разделение | ||
| Диапазон уровня триггера | ± 4,4 деления от центра экрана | ||
| Система измерения | |||
| Автоматические измерения | частота, период, + рабочий цикл, - рабочий цикл, подъем, падение, + ширина, - ширина, амплитуда, высокая, низкая, среднеквадратичная, средняя, максимум, минимум | ||
| Измерения курсоров | горизонтальная ширина / частота / период / рабочий цикл / вертикальная амплитуда | ||
| Математические формы сигнала | |||

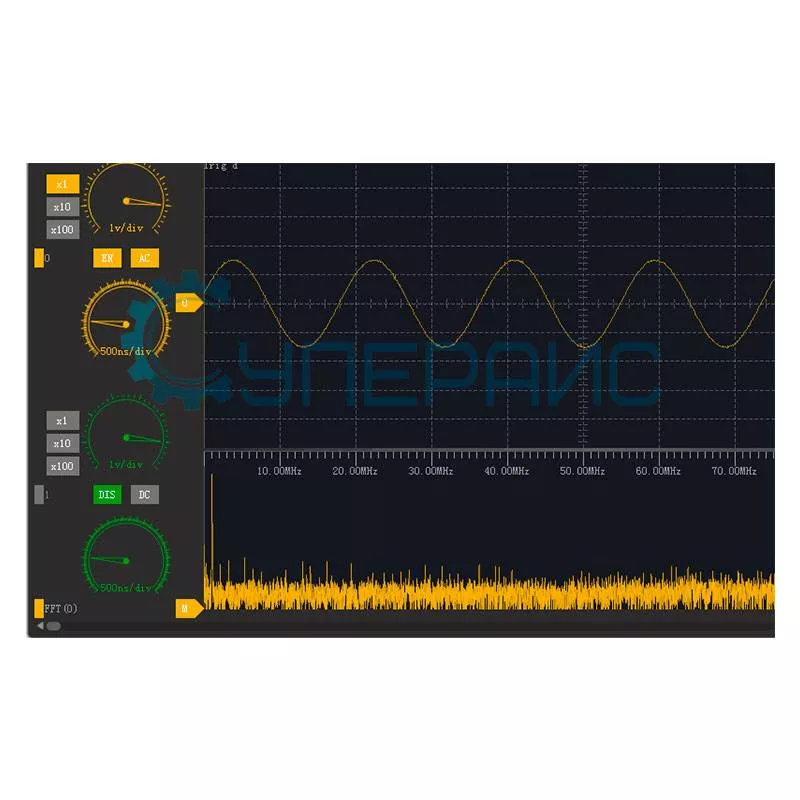

| FFT | |||
| Дина спектра | 1 - 16 КБ | ||
| Вертикальный масштаб | линейное RMS или DBV RMS | ||
| Математические функции | +, -, *, / | ||
| Общие характеристики | |||

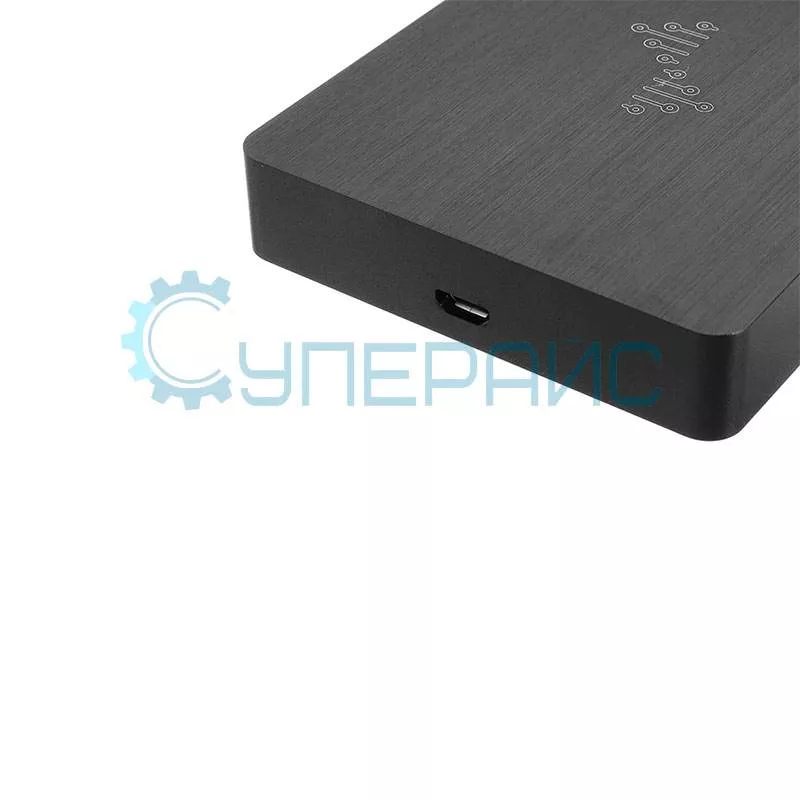

| Интерфейс | USB 2.0 | ||
| Напряжение источника питания | 5 В DC ± 5% | ||
| Потребляемая мощность | 2,5 Вт | ||
| Поддержка программного обеспечения | Windows XP, VISTA, 7, 8, 10 Mac OS x 10.9 или выше Linux Ubuntu, Fedora, Arch и другие | ||
| Материал корпуса | алюминий с ЧПУ | ||
| Защитное заземление | есть | ||
| Габариты | 103 х 74 х 13 мм | ||
| Вес | 373 г | ||
| Комплектация | USB осциллограф DreamSourceLab DSCope U2P20 - 1 шт | ||
| | щупы для осциллографа - 2 шт USB кабель - 1 шт | ||
USB-осциллограф DSCope U2P20 является разновидностью осциллографа без дисплея, но с возможностью подключения к компьютеру. Подключается к компьютеру с самыми известными операционными системами такими как: Windows vista, 7,10 и новее, Linux Ubuntu, Fedora, Mac OS 10.9. С помощью интерфейса компьютерной программы управлять осциллографом значительно проще, чем на устройства с большим количеством контроллеров и маленьким дисплеем.
Полоса пропускания в 50 Гц. Частота дискретизации 200 МВыб/с позволяет прибору отображать сигнал наиболее точно. Небольшие габариты и вес осциллографа являются неоспоримым преимуществом в плане мобильности.
Обзорная таблица осциллографов DreamSourceLab DSCope
| Характеристики | U2P20 | U3P100 |
| Количество каналов | 2 | |
| Полоса пропускания | 50 МГц | 100 МГц |
| Максимальная частота дискретизации | 200 МВыб/с | 1 ГВыб/с |
| Максимальное входное напряжение | 100 В | |
| Вертикальное разрешение | 8 бит | |
| Материал корпуса | алюминий с ЧПУ | |
| Интерфейс | USB 2.0 | USB 3.0 |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
